英國Drax 6*660MW電廠生物質燃料發電運營，從多角度多環節介紹。第3節介紹了的生物質燃料運輸火車，本節介紹Drax電廠內生物質燃料存儲倉。

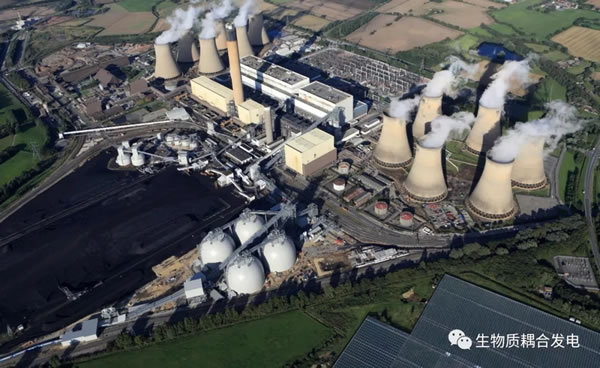

Drax電廠有四個底部白色圓柱形+頂部圓錐型儲存?zhèn)}。存儲倉高50(圓柱)+15米(圓錐)，內部直徑63米，壁厚0.35米，每個存儲倉可容納7.5-8萬噸生物質顆粒燃料，廠內存儲燃料可達30萬噸，滿足4臺660MW生物質發電機組約12天的燃料需求。

這些生物質原料是一種可再生的清潔燃料，Drax電廠也正是通過從生物質燃料替代煤的轉換，實現了生產清潔可再生能源的升級。

生物質原料可以用于發電已經在很多國家得到實現，但大規模的使用生物質燃料發電面臨著一些與用煤發電不同的挑戰。在密閉空間中儲存大量的生物質燃料會帶來必須全天候管理的風險，儲存這些生物質燃料的關鍵困難在于它們的化學揮發性。這些生物質燃料會在一定溫度條件下釋放出一氧化碳(CO)。在密閉空間中，這種CO會積聚起來，并且由于CO的極度易燃性，需要通過一套高度復雜的工程解決方案來調節整個存儲艙內的大氣。只要生物質燃料釋放到大氣中的熱量比它們自身在密閉環境下自然產生的熱量多，就沒有燃燒的危險。

燃料倉中的一點生物質燃料不會引起火災，一小堆也不會，但是，當成千上萬的生物質顆粒堆積在一起時，壓力增大，導致生物質燃料變熱。漸漸地，溫度升高的速度加快，并且超過安全的臨界值。如果能夠移除或限制筒倉中的氧氣供應，并清除生物質燃料排出的易燃?xì)怏wCO，那么風險大大降低。Drax電廠建造圓頂存料倉面臨的挑戰是找到一種管理筒倉內部溫度的方法，中性的N2氮?dú)饪梢宰龅竭@一點，通過自動將氮?dú)庾⑷雰?chǔ)藏室來降低風險。雖然氮?dú)獠皇钦嬲亩栊詺怏w，但它的活性比CO和O2小得多，這是一個更安全的環境。為了獲得穩定的N2氮?dú)夤?yīng)，大氣中的常規空氣(78%的氮)通過分子過濾器，過濾掉較大的O2氧氣分子，另一端收集的氣體是96%的氮?dú)狻＿@種富含氮?dú)獾目諝怆S后從存儲倉下方注入，并持續分布在存儲倉內。這不僅是一種防火方法，也是一種在發生燃燒時可以用于滅火的方法。除了上述控制存儲倉內溫度的措施外，存儲倉還配有二氧化碳(CO2)噴射系統和噴水滅火系統，作為消防預防措施。

工程師們面臨的下一個問題是如何精確地檢測存儲倉內生物質燃料的量。為了實現這一點，每個存儲倉都安裝了聲納系統——這聽起來有點像一只嘰嘰喳喳的鳥——它能持續反饋料倉有多滿。聲納監測系統提供水平、剖面和體積信息，這些信息被轉換為儲存的生物質燃料的三維圖像。這種容積測量方法允許操作員在裝料或正常運行時“實時”查看和監控料倉料位，也可以針對性查看特定區域。除了聲吶系統之外，料倉內布置的多個熱電偶溫度測點也向操作員提供實時反饋，以便他們?cè)u(píng)估料倉的狀態，并有效地計劃生物質燃料的進料和出料。氣體監測儀也實時檢測料倉頂部的CO和CO2值，以及O2的消耗量。料倉頂部安裝有雙向閥作為通氣孔，保持相對料倉內外相對均勻的壓力，允許空氣在出料期間進入，并在氮?dú)獬淙肫陂g釋放上部空間的氣體。大氣控制的最后一個難題是調節壓力，在每個料倉的頂部有一個可控的孔，叫做滑動門，除非圓頂被填滿以允許材料進入，否則它是關閉的。這里安裝了一個圓頂吸氣系統，用于過濾和清除填充過程中頭部空間內的置換空氣，同時也為CO和其他脫氣產物提供了一條通道。

所有這些隱藏在這四個巨大的白色料倉內的系統，使Drax電廠的運營人員能夠有效地控制內部氣體條件，關鍵是能夠安全地在現場儲存大量具有一定揮發性的生物燃料。
